AINEX アドレサブルLED 5分岐/ファンPWM信号5分岐基板 RLD-SPLD5FAN5

PCファン「IN WIN Sirius Loop ASL120」(シングルパックとトリプルパック)を購入し換装しました。

PCファン IN WIN Sirius Loop ASL120の装着後の動作確認
メインPC(PCケースNZXT H210)にアドレッサブルRGB対応のPCファン『IN WIN Sirius Loop ASL120』4個を換装したので動作確認を行ってみました。結果LEDカラーも自由に設定でき安定して動作しています。
メインPCのPCファンをIN WIN Sirius Loop ASL120に変更する!
メインPC搭載のPCファン「SCYTHE(サイズ)艶風2 TUYA2-120-BL」4個を、今回アドレッサブルRGB対応『IN WIN Sirius Loop ASL120』(トリプルパックとシングルパック)に交換しました。

その時に必要になるかもと思って『AINEX(アイネックス)アドレサブルLED 5分岐/ファンPWM信号5分岐基板 RLD-SPLD5FAN5』を購入しておきました。

AINEX アドレサブルLED 5分岐/ファンPWM信号5分岐基板について

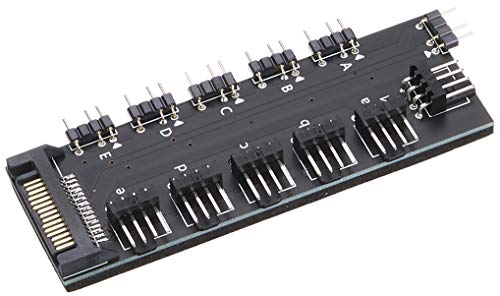

この『AINEX(アイネックス)アドレサブルLED 5分岐/ファンPWM信号5分岐基板 RLD-SPLD5FAN5』は、アドレサブルLED 4ピンコネクタとPWM 4ピンファンコネクタをそれぞれ5分岐する基板になります。

AINEX アドレサブルLED 5分岐/ファンPWM信号5分岐基板について

『AINEX(アイネックス)アドレサブルLED 5分岐/ファンPWM信号5分岐基板 RLD-SPLD5FAN5』の仕様は、

  • マザーボード側:アドレサブルLED 4ピン オス (1ピンは無し)、PWM 4ピン オス
  • RGB機器側:アドレサブルLED 4ピン オス (1ピンは無し)×5
  • ファン側:PWM 4ピン オス×5
  • 電源ユニット側:シリアルATA電源コネクタ (15ピン) オス
  • カラー:ブラック

となっています。

AINEX アドレサブルLED 5分岐/ファンPWM信号5分岐基板 RLD-SPLD5FAN5をチェックする

パッケージ内容は、

  1. アドレサブルLED 5分岐/ファンPWM信号5分岐基板
  2. アドレサブルLED用ケーブル (アドレサブルLED 4ピン メス⇔アドレサブルLED 4ピン メス) (1ピンは無し) (50cm)
  3. PWM 4ピンファン用ケーブル (PWM 4ピン メス⇔PWM 4ピン メス) (29cm)
  4. RGB LED用コネクタカバー×6

となっています。

AINEX アドレサブルLED 5分岐/ファンPWM信号5分岐基板について

●RGB機器側: アドレサブルLED 4ピン オス (1ピンは無し)×5

なお、コネクタにはカバー装着されています。

AINEX アドレサブルLED 5分岐/ファンPWM信号5分岐基板について

●マザーボード側: アドレサブルLED 4ピン オス (1ピンは無し)、PWM 4ピン オス

なお、コネクタにはカバー装着されています。

AINEX アドレサブルLED 5分岐/ファンPWM信号5分岐基板について

●ファン側: PWM 4ピン オス×5

AINEX アドレサブルLED 5分岐/ファンPWM信号5分岐基板について

●電源ユニット側: シリアルATA電源コネクタ (15ピン) オス

AINEX アドレサブルLED 5分岐/ファンPWM信号5分岐基板について

基板裏面に両面テープ付きのパッドを貼り付け済みで、PCケース内の任意の場所に取り付け可能となっています。

AINEX アドレサブルLED 5分岐/ファンPWM信号5分岐基板について

最後に

元々この『AINEX(アイネックス)アドレサブルLED 5分岐/ファンPWM信号5分岐基板 RLD-SPLD5FAN5』を使って、4個のPCファン「IN WIN Sirius Loop ASL120」を接続しようと考えていました。

しかし、面倒になって4個のPCファン「IN WIN Sirius Loop ASL120」同士で、アドレサブルLEDケーブル及びファンPWM信号ケーブルを接続し最終的にマザーボードに直接接続してしまいました。

今後、簡易水冷CPUクーラーを装着してPCファンが2個増えた場合に、今回購入した『AINEX(アイネックス)アドレサブルLED 5分岐/ファンPWM信号5分岐基板 RLD-SPLD5FAN5』を使いたいと思います。
